 А не построить ли диностенд своими руками?
Автор Сообщение

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?

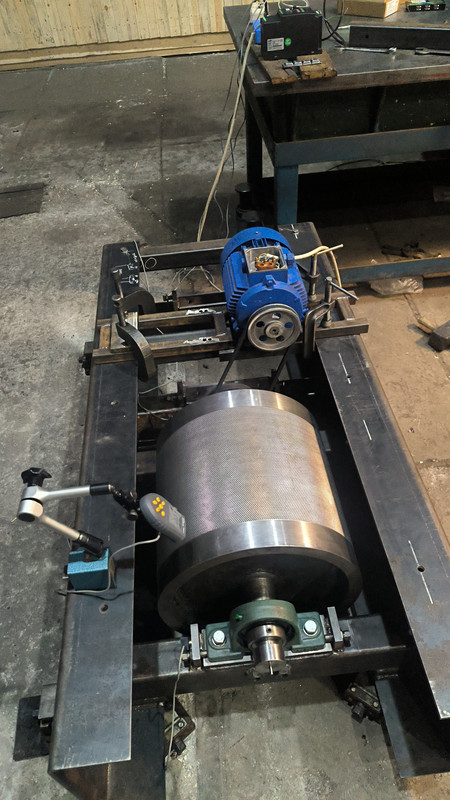

Продолжаем развлекаться - осваиваю программу балансировки. По рекомендации производителя заанкерил раму к полу через "башмаки" (клиновые опоры, нивлирующие неровности пола.

Изображение Изображение


11 ноя 2024, 22:58
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
Накрутил барабан в разных режимах почти час... Подшипники немного нагрелись градусов до 40. Кстати, для тех, кто не любит эти подшипники - максимальная рабочая температура у них 200 градусов. Так что походят они, я не сомневаюсь))))
Но вернемся к программе... Описывать мучения не буду, но просто решил поехать завтра к разработчикам - у ребят есть "курс молодого бойца" по работе с программой. За одно я буду иметь возможность позадавать возникшие вопросы))))



11 ноя 2024, 23:15
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
Да, парни, удивительный прибор я купил для балансировки... Если честно - не знаю зачем мне этот новый навык, но процесс балансировки захватил меня))))
Глубоко вдаваться не буду, но немножко подсвечу фонариком свои изыскания))))

Раскрутил барабан и запустил так называемый "вибромер")))


Судя по показателям вибрации в допустимых пределах, но наличие низкочастотных составляющих косвенно указывают на малую жесткость конструкции... Довольно долго ходил вокруг рамы с молоточком, что бы понять где "собака зарыта", но не нашел особых проблемных точек. Тогда я просто запустил вибромер без движения барабана и оказалось, что низкочастотная составляющая изначально присутствует на заводе)))



12 ноя 2024, 22:38
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
Один из арендаторов, кто занимался тут балансировкой и балансировал мне первые барабаны подтвердил, что весь завод дрожит на низкой частоте)))
Так что я решил продолжить изыскания и начал балансировку))) В итоге не смотря на то, что вибрации в допустимых пределах, но барабан требует балансировки 161 грамм с одной стороны и 122 с другой))))




Побаловавшись с автомобильными грузами довел баланс до приемлемых величин, да так, что в бутылке с водой не было ряби))))



12 ноя 2024, 22:50
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
В общем закрался у меня червь сомнения про то, как я закрепил раму на клиновых опорах и решил перенести стенд в другое место и заанкерить прямо к полу))).


Ну показалось мне, каюсь, что рама может "играть"))))
Но нет, тесты вибрации показали, что оборотная вибрация в норме и барабан отбалансирован.


Теперь буду готовить постоянные грузы, которые уже будут привариваться. За одно все же усилю раму в нескольких местах - резонирует немного.


13 ноя 2024, 19:47
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
И снова здравствуйте)))) Как говорится - даже на диване не лежи без дела))) Под сериал какой-то минут за 15 нарисовал чертежек в "Компасе", на следующий день отправил на производство, получил детальки еще через день, ну и попросил сварить....




В итоге вышел недурственный кронштейн для тензодатчика


06 дек 2024, 18:16
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
Все же захватил меня процесс производства... Пока еще есть возможность, то решил закончить производство составных частей для других барабанов. Не, ну а вдруг кто-то, совершенно случайно, захочет заказать нечто подобное... А у меня тут уже заготовочки есть)))))

ИзображениеОсь барабана
ИзображениеФланцы
ИзображениеА это заготовочки внешнего контура)))


06 дек 2024, 18:22
Профиль

Зарегистрирован: 31 мар 2011, 22:34
Сообщения: 1420
Откуда: СВАО
Мотоцикл(ы): Road King
Непрочитанное сообщение Re: А не построить ли диностенд своими руками?
Ну что... Осознаю, что разработка программного обеспечения затянется где-то на год, не меньше. Дело в том, что все производители как стендов, так и программного обеспечения не учитывают в расчётах некоторые, весьма существенные факторы. Описывать все пока не буду, предстоит не малая работа по проверке всех нюансов. Но что бы дело не стояло, я заказал ПО нашего разработчика-энтузиаста, проверенное уже на мощных двигателях и нескольких стендах. Так что, дабы не выбиваться из общей массы обладателей стендов, буду производить измерения в "ценниках от колбасы" или, как сказал другой специалист - "в единорогах"))))) На самом деле разговор о точности измерений колесных стендов еще впереди))))

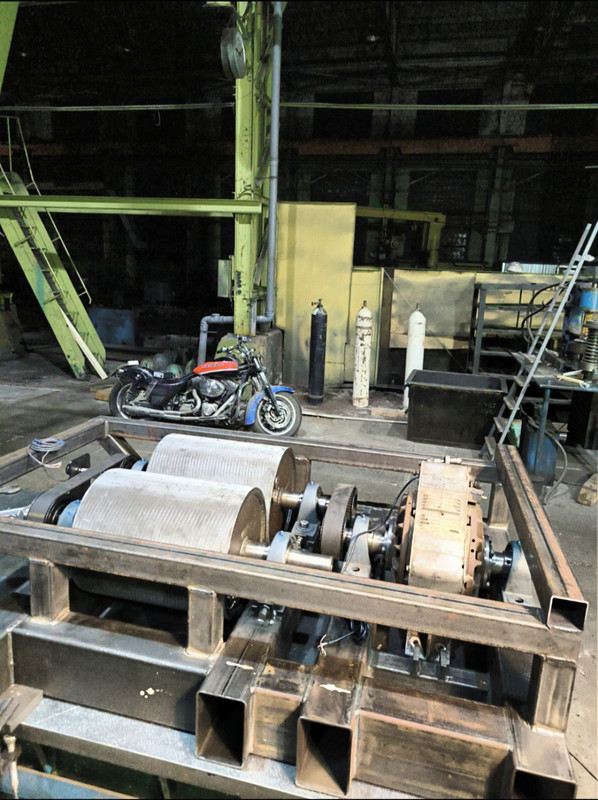

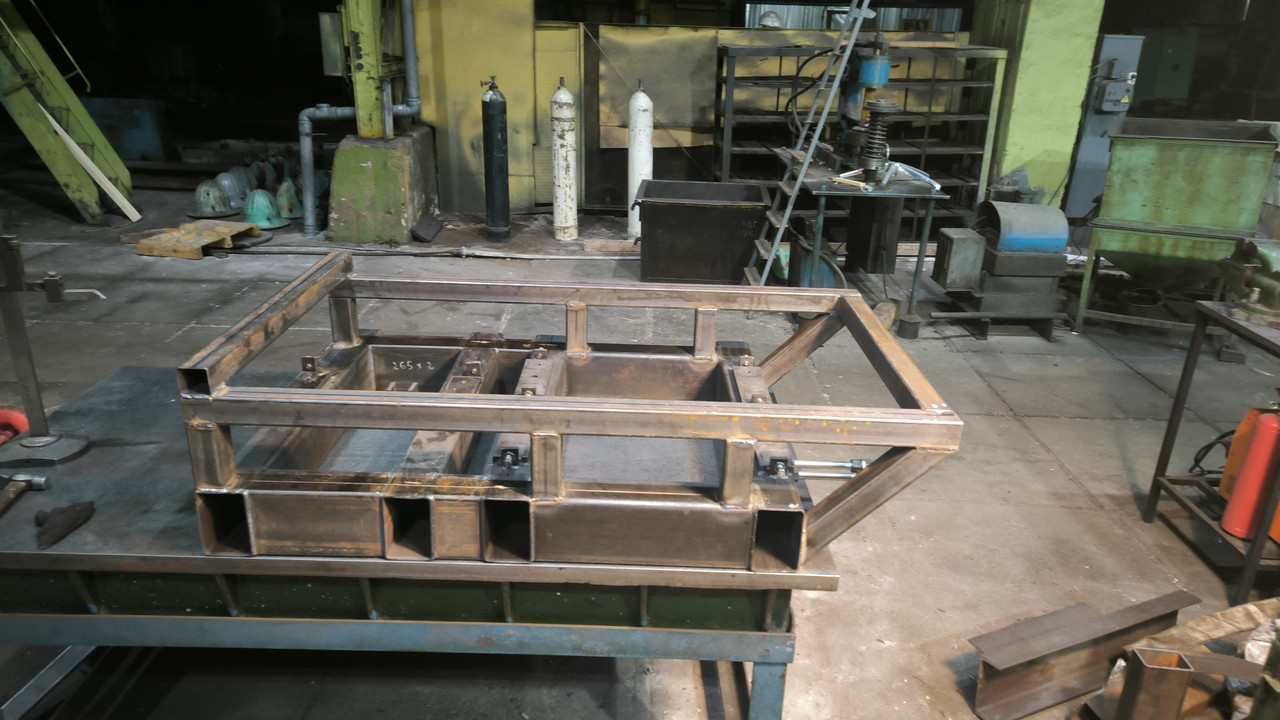

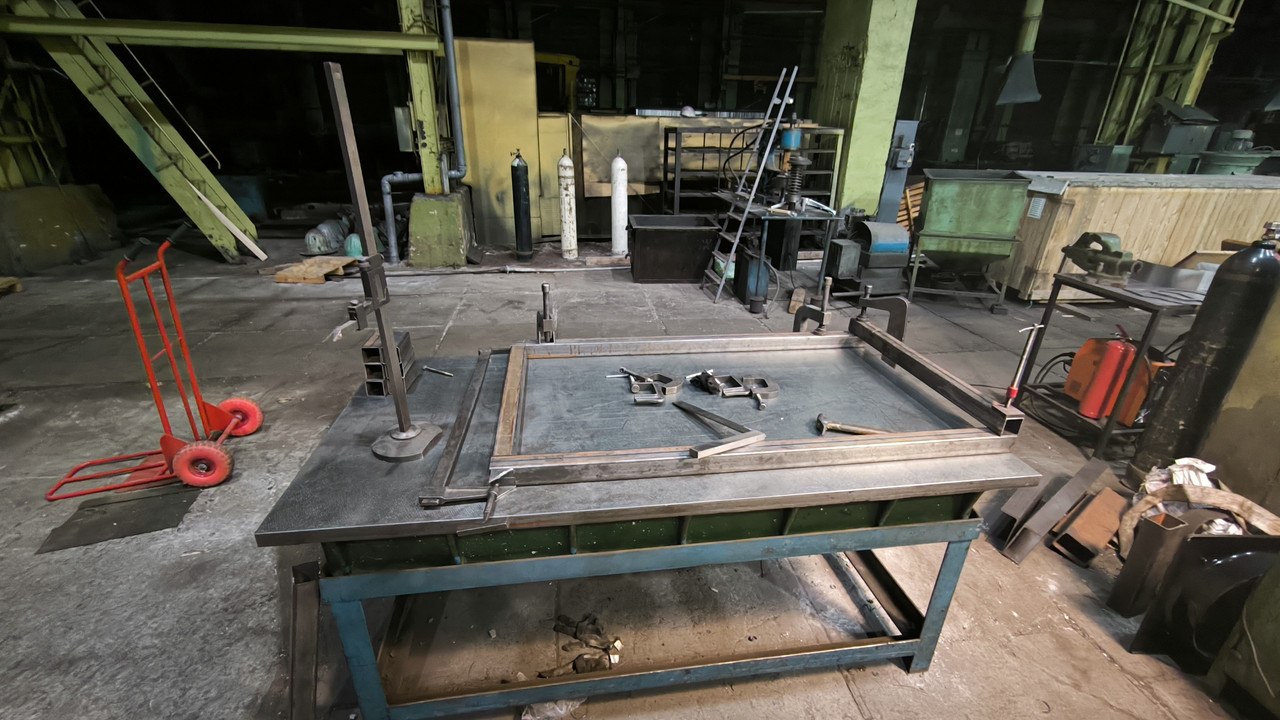

Но вернемся к моим "единорогам")) Так вот, пока ПО из Подмосковья с одной стороны и мотоцикл с "Васьки" с другой едут ко мне, я решил в срочном порядке закончить обвязку первой генерации стенда и приступить к "полевыми испытаниям" моего произведения)))))




11 дек 2024, 21:21
Профиль
